Ремонт LED монитора ENVISION H2776MHAL

4 сообщения / 0 новое
Последнее сообщение
svdok
Аватар пользователя svdok
Ремонт LED монитора ENVISION H2776MHAL

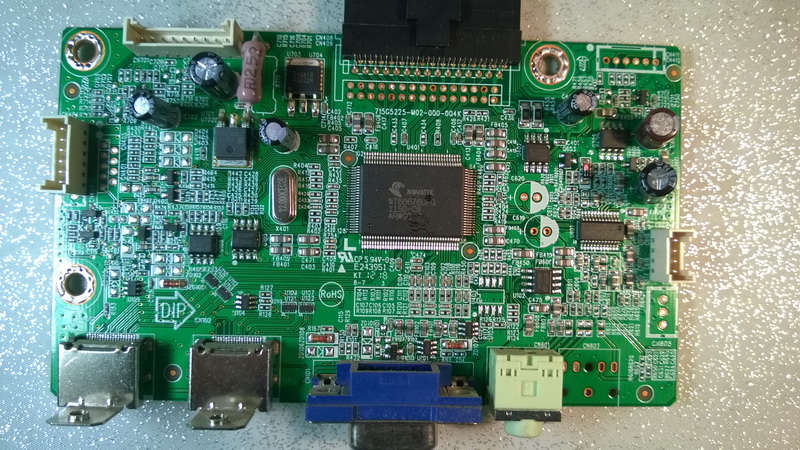

Состав: процессор U401 - NOVATEK NT68676UFG-1150-CB, флэш память U402 - MX25L2026DM1i-12G, матрица AUOptronics M270HW02 v.1,

УНЧ - U601 - APA2606.


В ремонте монитор ENVISION H2776MHAL с неисправностью - не вклюается, не светится светодиод на панели.  Сразу оговорюсь, что

это не первый монитор в ремонте данной линейки, а уже второй. Первый, который пришлось ремонтировать, имел непрерывную

наработку в часах около двух лет (монитор в службе безопасности), не выключался почти никогда! Его неисправность заключалась

в вспученных конденсаторах на выходе блока питания по цепи +12 Вольт, замена которых решила проблему. Но учитывая то, что

таких мониторов у клиента много, благорозумно была сохранена прошивка флэш памяти MX25L2026D.


 Очень хорошие мониторы данной линейки! Качественная картинка, отличная цветопередача, надёжность, размер 27", цена!

В рейтинге мониторов подобного класса он заслуженно занимает одно из первых мест: Анализ характеристик мониторов


Спустя полгода принесли в ремонт второй монитор.Вышел из строя когда обесточили здание. Все конденсаторы в блоке питания

целые, блок питания вырабатывает все напряжения, на плате процессора тоже все питающие напряжения есть, но не вклюается, не

светится светодиод на панели. Сразу снял память - MX25L2026D и проверил её на программаторе. Оказалась битая. Заказал 10 шт.

Пришли, но вся партия брак! Заказал MX25L2026E - приход оказался качественным. Перепрошил на программаторе и монитор

включился как положено! Сохранённую прошивку выкладываю : Envision H2776MHAL MX25L2026DM1i-12G.bin

rugraver
Маркировка

Горячий привет Оренбургу от Златоуста, svdok, и с наступающим Вас праздником.

Пожалуйста помогите информацией - мне нужна микросхема на мой монитор ENVISION, такой же как в Вашем посте по его ремонту . , или же добрый совет. Подскажите пожалуйста её маркировку и где подешевле заказать, заранее благодарствую.

Кратко, история такова: срезал динамики и вместо них напрямую подцепил наушники (на скрутки и изоляцию), и монитор так проработал 2 года. От постоянного телепания проводки изоляция сползла и случился перехлёст, монитор перезагрузился но продолжил работу. А на второй раз перезагрузился и написал: "Выход не подд."

Проверил его на втором компьютере, на ноутбуке, а также в паре в качестве второго монитора, игрался с разрешением в Windows (гугление подсказало что монитор типа не воспринимает слишком высокое разрешение выставленное в ОС). Монитор включается, кажет фирменную заставку через раз, показывает уведомление "Нет сигнала", при подключении и HDMI и VGA кабеля меняет уведомление на "Выход не подд.".

Сегодня я пригласил Вашего коллегу-мастера из местного "Электрона". Он заменил найденный вздутый конденсатор, прозвонил все цепи - ситуация не поменялась. Через час вынес вердикт - БП по его мнению в порядке, надо менять всю микросхему.

Гугл показал Ваш сайт, вот, прошу помочь с моей проблемой. Ещё раз благодарю, надеюсь на скорый ответ.

svdok
Аватар пользователя svdok
Из практики ремонта современных мониторов и телевизоров

Как показывает практика ремонта, при слётах прошивки, надо действительно менять на новые микросхемы SPI Flash  типа Winbond, Macronix и т.д., Долго они не  работают (так как их производство сечас идёт из Китая) и при неудачном стечении обстоятельств - вылетают. Тем более - при негодных конденсаторах на выходе блока питания.  Микросхемы для своего сервисного центра стараемся получать через проверенных поставщиков. Всегда есть в наличии необходимые  детали. Прошивку выложил - 100% годности, проверено! Если есть вопросы где преобрести - то: - постараюсь Вам помочь, пишите в личку. Только поставка партией от 10 шт.

rugraver
Подтверждение работоспособности прошивки

Выражаю благодарность за сохранённую и любезно выложенную прошивку монитора - подтверждаю её работоспособность.
Дошли руки до ремонта своего монитора собственными силами, как и Вы столкнулся с невозможностью записи микросхем MX25L2026D, также думал - битая партия. Догуглился до форума разработчиков ПО для своего программатора начального уровня CH341A, где и получил ответ по микросхеме, а также советы по решению. Полагаю, и Вам, и другим искателям информации по данной микросхеме будет полезна эта информация:

писал spuller:
"Серия MX25xxx26 (см. http://www.macronix.com/en-us/products/NOR-Flash/Serial-NOR-Flash/Pages/default.aspx) - со специальной, по умолчанию установленной защитой, - для специальных применений (однако в MX25L2026E специальной защиты нет, только обычный бит разрешения в статусном регистре). Так из MX25L2026C.pdf (см. стр. 4): имеется дополнительный бит запрета записи в статусный регистр (по умолчанию установлен). Для записи\стирания - необходимо каждый раз выполнять процедуры Flowchart 1 (см. стр. 9) для адресов 03A000h - 03AFFFh (см. стр. 5, Table 1) , и Flowchart 2 (см. стр. 10) для адресов 000000h - 039FFFh (см. стр. 5, Table 1) . Для MX25L2026D справочные данные никто не приводит - возможно специальные, заказные серии. Есть большая вероятность,что алгоритм тот же, хотя могут быть и отличия. Немногие проггеры вводят специальные процедуры для отдельных экземпляров - поэтому использовать такую мс, можно только с помощью скриптов."

Желаю всяческих успехов в бизнесе, ещё раз спасибо за открытый доступ к ПО.
